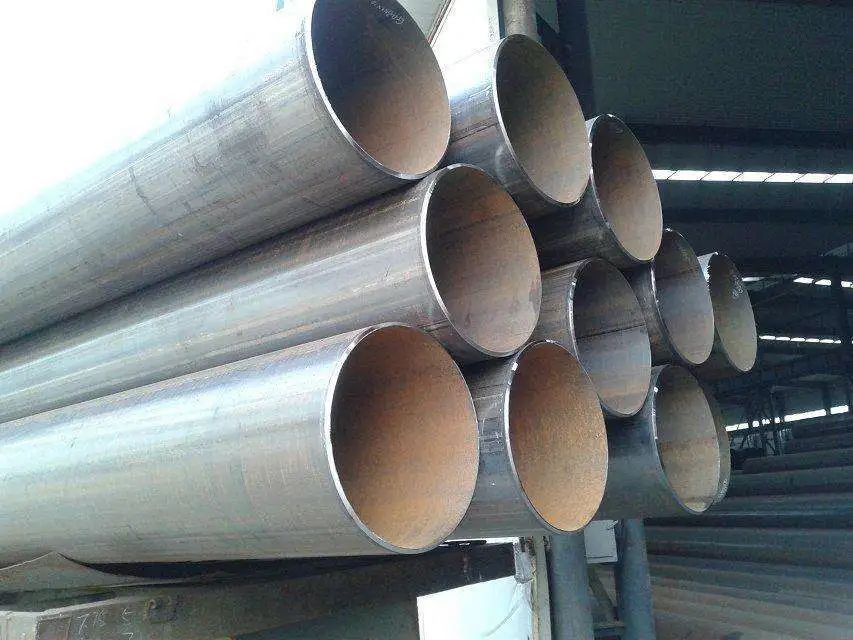

सीधे सीम स्टील पाइप का परीक्षण नहीं किए जाने से पहले, वेल्ड की उपस्थिति निरीक्षण आवश्यकताओं को पूरा करना चाहिए। ट्यूब जोड़ों के लिए वेल्डिंग जोड़ को आम तौर पर सीधे वेल्डिंग सीम की उपस्थिति और सतह की गुणवत्ता की आवश्यकता होती है:
वेल्डिंग का आकार अच्छा होना चाहिए, और चौड़ाई रैंप के दोनों किनारों पर 2 मिमी तक कवर की जानी चाहिए। कोने वेल्डिंग के वेल्डिंग जोड़ की ऊंचाई डिजाइन नियमों को पूरा करना चाहिए, और आकार को सुचारू रूप से परिवर्तित किया जाना चाहिए।
वेल्डिंग संयुक्त सतह
(1) कोई दरार, कोई पिघलना, अवशेष और छींटे की अनुमति नहीं है।
(2) -29 डिग्री से कम डिज़ाइन तापमान वाले स्टील पाइप, और सख्त होने की बड़ी प्रवृत्ति वाले स्टेनलेस स्टील स्टील पाइप की वेल्ड सतह को साइड से नहीं काटा जाना चाहिए। अन्य संबंधित सामग्रियों का वेल्ड बाइट 0.5 मिमी से अधिक होना चाहिए। निरंतर पक्ष की लंबाई 100 मिमी से अधिक नहीं होनी चाहिए। वेल्ड के दोनों तरफ बाइट साइड की कुल लंबाई वेल्ड की कुल लंबाई के 10% से अधिक नहीं होनी चाहिए।
(3) वेल्ड की सतह पाइपलाइन की सतह से कम नहीं होनी चाहिए। उच्च वेल्डिंग अवशिष्ट राशि 3 मिमी से अधिक नहीं है।
(4) वेल्डिंग कनेक्टर के गलत किनारे दीवार की मोटाई के 10% से अधिक नहीं होने चाहिए, और 2 मिमी से अधिक नहीं होने चाहिए।
