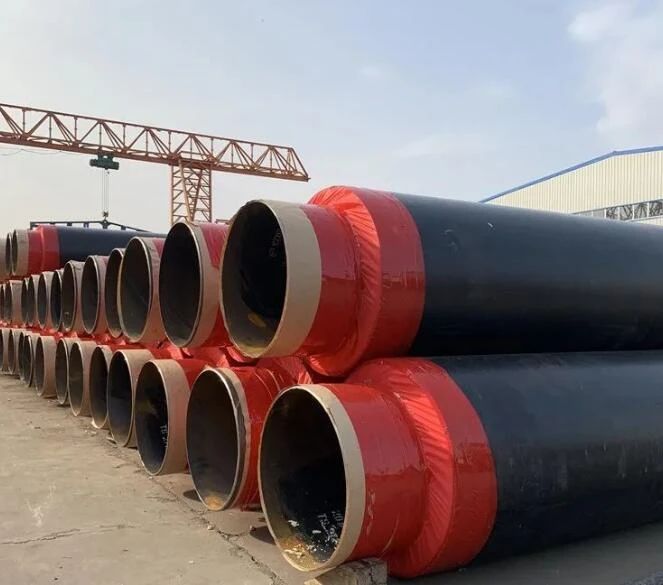

GB/T29047-2012 "उच्च घनत्व पॉलीथीन बाहरी देखभाल ट्यूब पॉलीयूरेथेन पॉलीएट प्लास्टिक प्रीफैब्रिकेटेड निरीक्षण पाइप" मानक या EN253 "भूजल थर्मल पाइप नेटवर्क के लिए समग्र प्रीफैब्रिकेटेड इन्सुलेशन सिस्टम का निष्पादन, जो काम स्टील पाइप, पॉलीयूरेथेन इन्सुलेशन परतों और पॉलीथीन कोट ट्यूबों द्वारा काम किया जाता है। संस्थागत इन्सुलेशन पाइप "
1. स्टील पाइप का उपयोग किया जा सकता है: सीमलेस स्टील पाइप, सर्पिल स्टील पाइप और इलेक्ट्रिक वेल्डिंग स्टील पाइप 20# और Q235 स्टील से बने होते हैं, और प्रदर्शन संकेतक राष्ट्रीय और तेल पेट्रोलियम मंत्रालय से मिलते हैं;
2. सीमलेस स्टील पाइप GB/T8163-2008 मानक को अपनाता है;
3. सर्पिल स्टील पाइप SY/T5037-2000, GB/T9711.1-2011 का उपयोग करता है, और वेल्डिंग स्टील पाइप GB/T3091-2001 का उपयोग करता है।
सामान्य परिस्थितियों में, DN20-DN150 सीमलेस या वेल्डेड स्टील पाइप का उपयोग करता है। DN200 से ऊपर सर्पिल स्टील पाइप का उपयोग भी उपयोगकर्ता की आवश्यकताओं के अनुसार किया जा सकता है।
स्टील पाइप भागों एक धक्का या दमन प्रक्रिया को अपनाता है।
निष्पादन मानक:
1. स्टील-टू-वेल्डेड पाइप पार्ट्स GB/T12459-2005 स्टील प्लेट-टू-स्टील प्लेट-टू-वेल्डेड पाइप पार्ट्स GB/T13401-2005 स्टील बेंडिंग पाइप SY/T5257-2004;
2. जैकेट पाइप जीबी13018-91 "पॉलीइथिलीन (पीई) पाइप बाहरी व्यास और दीवार मोटाई सीमा विचलन" मानक निष्पादित करता है;
पॉलीयुरेथेन प्रत्यक्ष-दफन थर्मल संरक्षण तकनीकी पैरामीटर:
अक्षीय कतरनी ताकत: {{0}}.12MPa (23 ± 2 डिग्री सेल्सियस) से अधिक या बराबर, निरंतर परिचालन तापमान: 140 डिग्री सेल्सियस अधिकतम, शिखर परिचालन तापमान: 150 डिग्री सेल्सियस अधिकतम, सेवा जीवन: 30 साल से अधिक या बराबर जीवन पानी की गुणवत्ता से संबंधित है), पाइपलाइन की लंबाई 200 मिमी-400मिमी है, व्यास सीमा: डीएन20-डीएन1200, औसत छिद्र व्यास: 0.5 मिमी से कम या बराबर, समापन दर 88% से अधिक या बराबर, किसी भी स्थिति का घनत्व 60㎏/m3 से अधिक या बराबर, दबाव प्रतिरोध शक्ति ताकत 0.3MPa से अधिक या बराबर (10% विरूपण की स्थिति में), पानी अवशोषण दर: 10% से कम या बराबर (100 डिग्री सेल्सियस उबलते पानी 90 मिनट)।
उच्च घनत्व पॉलीथीन बाहरी देखभाल ट्यूब:
घनत्व 9503/m3 (20 डिग्री) से अधिक या बराबर, कार्बन ब्लैक सामग्री: 2.5%± 0.5%(द्रव्यमान प्रतिशत), तापीय चालकता: 0.43W/(m. डिग्री), तापीय विस्तार गुणांक: 18010-6 (1 डिग्री), पिघलने वाला पॉलीयूरेथेन सीधे दफन थर्मल इन्सुलेशन ट्यूब सूचकांक: 0.50 ~ 0.70g (MFI 190 डिग्री C/5kg), खींचने की शक्ति: 19MPa से अधिक या बराबर, फ्रैक्चर बढ़ाव: 350% से अधिक या बराबर, पर्यावरण तनाव क्रैकिंग: 200h से अधिक या बराबर।

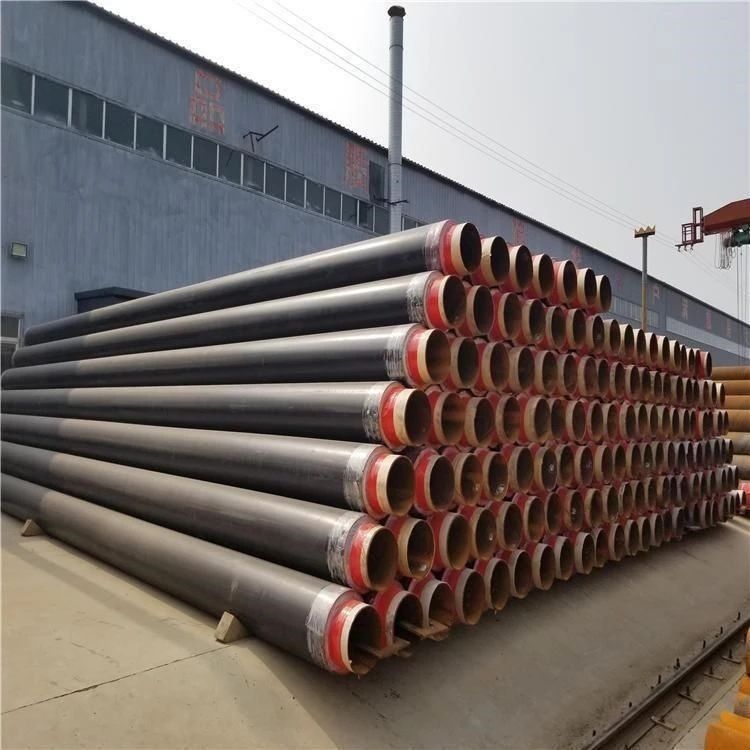

भंडारण विधि:
1. ज़मीन समतल होनी चाहिए, उस पर बजरी और अन्य कठोर अशुद्धियाँ नहीं होनी चाहिए।
2. स्थल बनाते समय जल निकासी नाली को नष्ट कर दें, तथा स्थल में पानी जमा नहीं होना चाहिए।
3. पाइप कस्टर्ड को स्टैकिंग साइट में स्थापित किया जाना चाहिए, और बाहरी देखभाल ट्यूब जमीन से 150 मिमी अधिक होनी चाहिए।
4. इन्सुलेशन पाइप की ऊंचाई 2 मीटर से अधिक नहीं होनी चाहिए।
5. थर्मल इन्सुलेशन ट्यूब को सूरज की रोशनी, बारिश और भीगने, और खुली हवा में सुरंगों से ढका नहीं जाना चाहिए।
